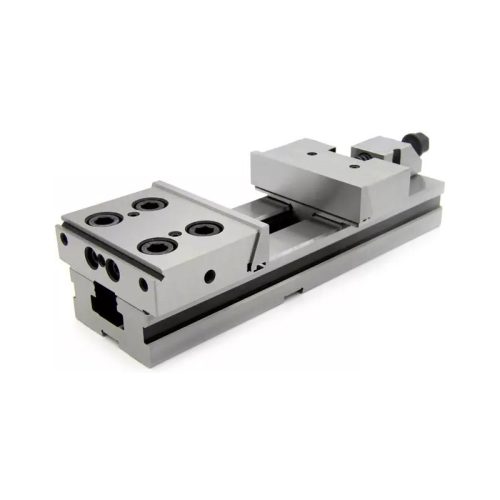

Precíziós gépsatu, acél, pofa: 150 mm, nyitás: 200 mm, moduláris, pontosság: 0,02 mm

231 075 Ft + ÁFA( 293 465 Ft )

Precíziós gépsatu, acél, pofa: 150 mm, nyitás: 200 mm, moduláris, pontosság: 0,02 mm

Műszaki adatok:

Pofa szélesség:	150 mm
Pofa magasság:	50 mm
Nyithatóság:	200 mm
Magasság:	98 mm
Teljes hossz:	420 mm
Max. szorítóerő:	5000 daN
Tömeg:	25,6 kg

Rendelhető

231 075 Ft + ÁFA( 293 465 Ft )

Cikkszám:

ED1791

Gyártó:

Industrial Solutions & Services

Elérhetőség :

beszerezzük Önnek,
5 - 10 munkanapon belül

Pofa szélessége:

150 mm

Nyithatóság:

200 mm

Változat:

Jellemzők:

maximális pontosságot igénylő marási, köszörülési, CNC megmunkálási feladatokhoz ajánlott
alapanyaga magas minőségű ötvözött szerszámacél
edzett és precíziósan köszörült pofák és test
felületek keménysége: 58 - 62 HRC
a test magasságágának tűrése +/- 0,01 mm, ez lehetővé teszi több satu egyidejű használatát
kialakításának köszönhetőn rendkívül nagy szorítóerővel rendelkezik
cserélhető satupofa betétek külön megvásárolhatók, a felszerelt sima felületű betét alapáras tartozék
forgatható alaplappal is használható (külön megvásárolható)
egyidejűleg több satu is használható a megmunkálási művelet során

Pontossági értékek:

Merőlegesség: 0,01 mm / 100 mm
Párhuzamosság: 0,01 mm / 100 mm

Tartozékok:

1 db hajtókar
4 db leszorító karom
2 db horonykő
1 db munkadarab ütköző
1 db hatszögkulcs

Részletek

A moduláris precíziós gépsatu olyan megmunkálási feladatokra készült, ahol a stabil befogás és a nagy ismétlési pontosság alapkövetelmény. Kifejezetten ajánlott marógépekre, köszörűgépekre és CNC megmunkálóközpontokra, ahol a munkadarab megbízható, rezgésmentes rögzítése döntően befolyásolja a kész darab minőségét.

Masszív, tartós felépítés

A satu teste és pofái magas minőségű, ötvözött szerszámacélból készülnek, amely hosszú távon is ellenáll a nagy igénybevételnek. A felületek 58-62 HRC keménységűek, így jól tűrik a folyamatos használatot, és csökkentik a kopásból adódó pontatlanságok kockázatát. Az edzett és precízen köszörült pofák és vezetőfelületek hozzájárulnak a stabil, elmozdulásmentes befogáshoz.

Kiemelkedő pontosság és ismételhetőség

A gépsatu kialakítása 0,02 mm-es pontosságot tesz lehetővé, így finommegmunkálási feladatokhoz is alkalmas. A test magasságának +/- 0,01 mm-es tűrése lehetővé teszi, hogy több satu egyszerre, azonos magasságban kerüljön a gépasztalra, ami megkönnyíti a sorozatgyártási és párhuzamos befogási műveletek beállítását. A megadott merőlegességi és párhuzamossági értékek (0,01 mm / 100 mm) segítenek a követelményekhez igazodó megmunkálási pontosság tervezésében.

Nagy szorítóerő és biztonságos befogás

A satu konstrukciója rendkívül nagy szorítóerőt biztosít, ami különösen fontos nehezebb forgácsolási műveleteknél. A stabil befogás csökkenti a rezonanciát, javítja a felületi minőséget és növeli a szerszám élettartamát. A megfelelően megválasztott szorítóerővel a munkadarab biztonságosan tartható a teljes megmunkálási folyamat során.

Moduláris felépítés és bővíthetőség

A cserélhető satupofa betéteknek köszönhetően a satu könnyen az adott feladathoz igazítható. A sima felületű betét alapfelszereltségként jár a termékhez, míg speciális pofabetétek külön szerezhetők be, ha a munkadarab geometriája vagy anyaga ezt indokolja. A satu forgatható alaplappal is használható (külön megvásárolható), ami megkönnyíti a szögben történő megmunkálásokat és a munkadarab pozicionálását.

Hatékony használat több satuval

A pontos magasságtűrés és a moduláris kialakítás lehetővé teszi, hogy egyidejűleg több satu is felkerüljön ugyanarra a gépasztalra. Ez különösen előnyös CNC megmunkálásnál és sorozatgyártásnál, ahol egyszerre több munkadarab rögzíthető, csökkentve az állásidőt és növelve a termelékenységet.

Praktikus tartozékok a gyors beállításhoz

A csomag tartalmazza a mindennapi használathoz szükséges alapvető kiegészítőket: 1 db hajtókart a gyors és kényelmes szorításhoz, 4 db leszorító karmot és 2 db horonykövet a gépasztalhoz való rögzítéshez, 1 db munkadarab ütközőt az ismétlődő befogási pozíciókhoz, valamint 1 db hatszögkulcsot a beállítási műveletekhez. Ezek a tartozékok segítenek a gyors üzembe helyezésben és a hatékony napi használatban.

Felhasználási területek

A moduláris precíziós gépsatu ideális választás szerszámgyártáshoz, egyedi és kis szériás alkatrészgyártáshoz, mérő- és ellenőrző készülékek gyártásához, valamint minden olyan CNC és hagyományos forgácsolási feladathoz, ahol a pontos, ismételhető befogás elengedhetetlen.
