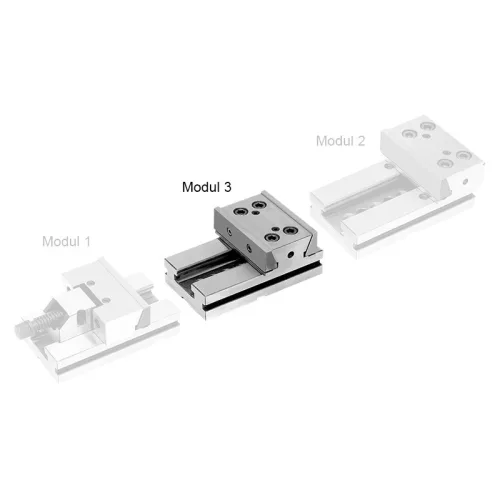

Satuelem precíziós moduláris satuhoz, 3-as modul, 100 mm

82 680 Ft + ÁFA( 105 004 Ft )

Satuelem precíziós moduláris satuhoz, 3-as modul, 100 mm

Műszaki adatok:

Pofa szélesség:	100 mm
Pofa magasság:	30 mm
Magasság:	63 mm
Teljes hossz:	140 mm
Tömeg:	5,2 kg

Rendelhető

82 680 Ft + ÁFA( 105 004 Ft )

Cikkszám:

ED1776

Gyártó:

Industrial Solutions & Services

Elérhetőség :

beszerezzük Önnek,
5 - 10 munkanapon belül

Pofa szélessége:

100 mm

Változat:

Jellemzők:

a feltüntetett ár csak a 3-as jelű modult tartalmazza, a többi modul külön megvásárolható
a 2 vagy több modulból összeállítható rendszer kiválthat egy vagy 2 munkahelyes satukat és osztott pofás satukat is
maximális pontosságot igénylő marási, köszörülési, CNC megmunkálási feladatokhoz ajánlott
alapanyaga magas minőségű ötvözött szerszámacél
edzett és precíziósan köszörült pofák és test
felületek keménysége: 58 - 62 HRC
a test magasságágának tűrése +/- 0,01 mm, ez lehetővé teszi több satu egyidejű használatát
kialakításának köszönhetőn rendkívül nagy szorítóerővel rendelkezik
cserélhető satupofa betétek külön megvásárolhatók, a felszerelt sima felületű betét alapáras tartozék
egyidejűleg több satu is használható a megmunkálási művelet során

Pontossági értékek:

Merőlegesség: 0,01 mm / 100 mm
Párhuzamosság: 0,01 mm / 100 mm

Részletek

A 3-as moduláris satuelem precíziós satu rendszerekhez készült, ahol kiemelten fontos a nagy pontosság, a stabil befogás és a rugalmas összeállíthatóság. A modul önállóan nem használható teljes satu helyett, de 2 vagy több modullal kombinálva olyan befogórendszer alakítható ki, amely kiváltja az egy- vagy kétmunkahelyes, illetve az osztott pofás satukat. Így könnyen a konkrét munkadarabhoz és megmunkálási feladathoz igazítható a rendszer.

Felhasználási terület

A satuelem elsősorban maximális pontosságot igénylő marási, köszörülési és CNC megmunkálási műveletekhez ajánlott. Stabil, ismételhető befogást tesz lehetővé sorozatgyártásnál, prototípus-gyártásnál és finommegmunkálásnál egyaránt. A kialakítás támogatja több satu egyidejű használatát is ugyanazon a gépasztalon, ami hatékonyabb munkaszervezést és jobb gépkihasználtságot eredményez.

Anyagminőség és kivitel

A modul alapanyaga magas minőségű ötvözött szerszámacél, amely hosszú élettartamot és jó mérettartást biztosít intenzív ipari használat mellett is. A pofák és a test edzettek és precízen köszörültek, felületük keménysége 58-62 HRC tartományba esik. Ez a keménységszint segít ellenállni a kopásnak és csökkenti a deformáció esélyét nagy szorítóerő mellett is.

Pontosság és kompatibilitás

A test magasságának tűrése ±0,01 mm, ami lehetővé teszi több satu egyidejű, pontos használatát ugyanazon a gépen. A merőlegesség és párhuzamosság értékei 0,01 mm / 100 mm-en belül maradnak, így a rendszer alkalmas precíz, ismételhető beállításokra. A satupofa betétek cserélhetők, a sima felületű betét alapáras tartozék, további speciális betétek külön vásárolhatók a különféle munkadarab-geometriákhoz igazodva.

Előnyök a mindennapi használatban

A satuelem kialakítása rendkívül nagy szorítóerőt tesz lehetővé, ami biztonságos befogást nyújt a megmunkálás teljes ideje alatt. A moduláris felépítésnek köszönhetően a rendszer könnyen bővíthető vagy átrendezhető, ha változnak a gyártási igények. A felhasználó így rugalmas, jól szabályozható befogórendszert kap, amely hosszú távon is stabil pontosságot és megbízható működést nyújt.

Figyelem: a feltüntetett ár kizárólag a 3-as jelű modult tartalmazza, a további modulok és kiegészítők külön megvásárolhatók.
